前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵变频变频变速器器为厂家一班式变频变频变速器器，其塑造如同一样。I号喷真空泵变频变频变速器器其主要由动力件、飞球、变频变频变速器拉簧、传动链部件和操作部件等组成的。I号喷真空泵变频变频变速器器的动力件为有60°。锥面的动力盘。在动力盘的内测有八个沿径向的半弧形凹坑。动力盘压紧在动力轴套上而各自连接成一体化，之后根据半圆键和紧锁螺母使其和喷真空泵的凸轮轴轴相互。

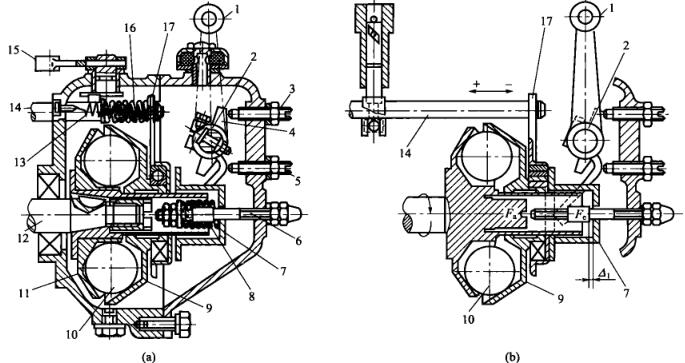

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  几个网套直径为25.4mm的飞球放入控制盘的凹槽体内，随控制盘在一块选转。飞球另一个侧为与基准面成45°锥面的转矩盘，转矩盘滑套在控制轴套上。的工作时飞球的离脑力力效应在转矩盘上，其轴径分力Fa.将使转矩盘沿轴径拖动。全套在转矩盘.上的拖动轮毂轴承和机械转动板也不断中国电信。机械转动板右上方套在泵油螺杆上，所以泵油螺杆也不断中国电信，进而变化泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
