本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机来发减速制冷机组电气安装箱的功能： 1、科学的都分配好电量。 2、有利对电路设计的启闭操作步骤。 3、有较高的安全防护网安全防护网等级保护，能正确性的呈现电线的导通感觉。

项目名称：656KW柴油机生产发动机马达组单机配电箱主要元件明细清单
配电盘箱主要是元器件封装请单
序列号	名稱	应用规模	单位名称	数量统计	产家
1	塑壳空气开关	NXM-1250S/3300 1250A	台	1	正泰
2	电机马达组空气能把握器	HGM6110	只	1	众智
3	并网发电机组的时速操控器	C2002	只	1	孚创
4	整流外接电源传感器	DC24V	只	1	众智
5	中大型后面接触器广西顶博发电机组制造	HH54P    DC24V	只	2	正泰
6	超小型中心继电嚣	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

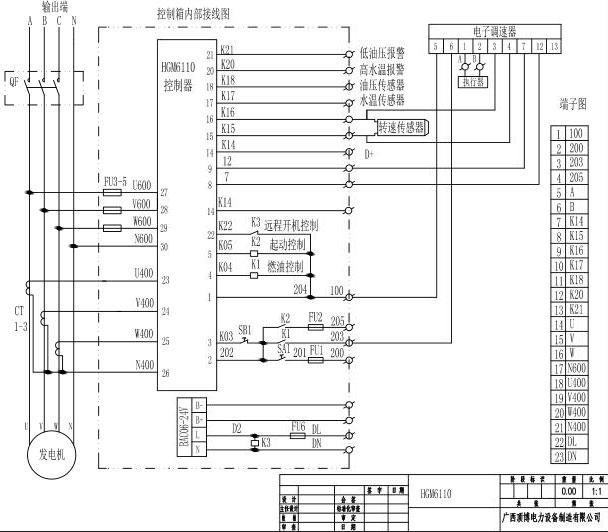

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.yzkuotu.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
